Le but de la manip est de mettre en œuvre la transformée de Linkwitz à l'aide du DSPIY,
en version 2.03, sur une appli 2x3.
La transformée est accessible dans la partie LOW des filtres crossover, filtres PEQ :
On entre, après avoir cliqué "param", la coupure du HP (initial), puis celle qu'on voudrait lui faire prendre (cible).
On le coupe à 1000Hz en haut, pour bien voir ce qui se passe.

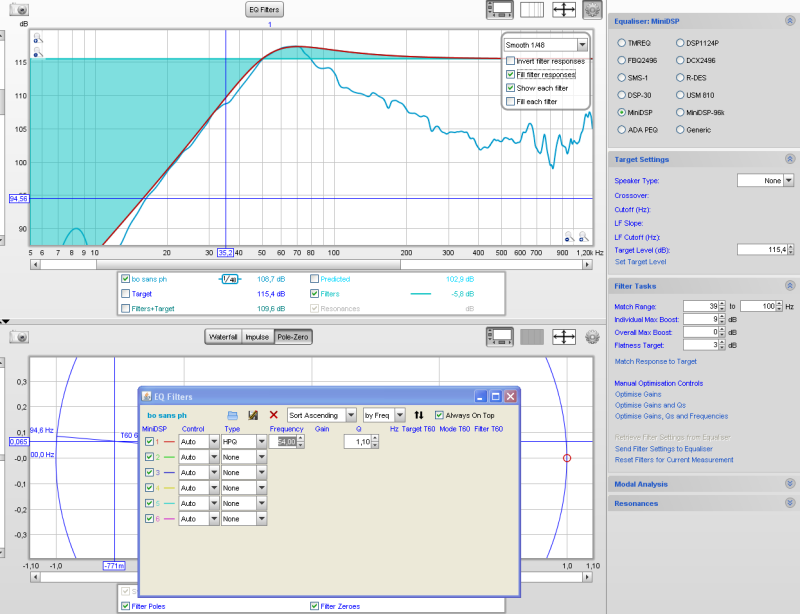

Pour déterminer la coupure du HP (initial), on peut s'aider de la partie EQ Filters de REW :
Après avoir mesuré le HP avec REW, on affiche sa courbe SPL, puis on clique sur l'icône le plus à droite, en haut "EQ"
On choisi un equaliser : minidsp va très bien
Dans target, on choisit none pour le HP, et on fixe le niveau en dB du spl du hp mesuré (en gros le max de la zone qui nous intéresse).
On clique sur EQ Filters en haut de la courbe, on choisit un seul filtre en HPQ,
et on renseigne la fréquence et le Q qui vont nous donner la meilleure approximation de la coupure réelle du HP.
Ici, mon GT120 donne donc une coupure basse à 54Hz avec un Q de 1.1.
On entre ces valeurs dans les cases "initial" du DSPIY, puis les valeurs cibles.
On va prendre pour cible 30Hz, Q=1 puis 20Hz, Q=1
On comparera ensuite ces réponse à celle du HP asservi en MFB, en ce qui concerne :
- Le SPL, la Phase,
- Le temps de propagation de groupe,
- L'impulse
- La distorsion.
Toutes les courbes sont prises au micro en champ proche(EMM6 Dayton compensé).
