Schéma de principe de l'ampli :

Analyse du schéma

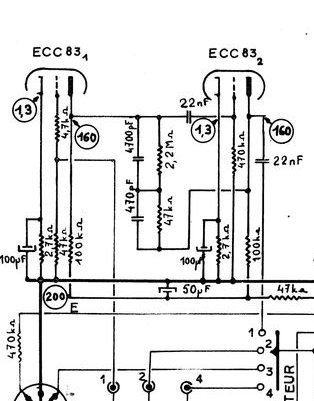

Préampli RIAA

Les deux premiers tubes ECC83 1 et 2 sont chargés de la préamplification RIAA. Ils sont tous deux montés en cathode commune, et polarisation "automatique" par la résistance de cathode, schuntée par 100µF pour préserver le gain. Le réseau de correction RIAA est placé en contre réaction autour du deuxième tube. La sortie de cet étage est dirigée vers le sélecteur d'entrée.

Correcteur Baxandall

En sortie de sélecteur, on trouve le potentiomètre de volume (P1 = 500k ohms), suivi de la moitié du troisième tube, toujours en cathode commune qui amplifie le signal en tension (environ 20dB), avant d'attaquer le potentiomètre de balance (P2 = 500k ohms), puis le correcteur Baxandall.

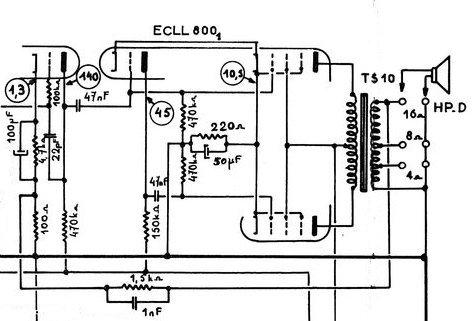

Ampli de puissance

La demi triode restante de ECC83-3 pour un canal (et ECC83-4 pour l'autre) montée en cathode commune ré-amplifie le signal, et accueille la contre réaction globale 1.5k/1nF venant de la sortie HP. Le signal est ensuite présenté à l'une des pentodes de puissance de l'ECLL800, à travers 47nF, et à la triode déphaseuse puis à la deuxième pentode de puissance. Le tube ECLL800 est composé en effet de deux pentodes de puissance (en vue de constituer un push pull), et d'une triode de gain 1, qui va permettre de déphaser de 180° le signal entre les deux pentodes. Au primaire, le transformateur de sortie est alimenté par le 265v sur son point milieu, et par les anodes des pentodes sur ses extrémités. Au secondaire, on trouve trois sorties : 4, 8 et 16 ohms. La contre-réaction est câblée sur la sortie 16 ohms.

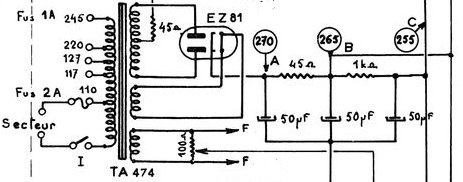

Alimentation

Le transformateur d'alimentation fournit la tension alternative qui est redressée par le redresseur double alternance EZ81. Le continu est filtré par un premier condensateur double 2x50µF pour obtenir la tension de 265v appliquée aux pentodes de puissance (point B). Cette tension sera à nouveau filtrée par des condensateurs doubles de 2x50µF pour alimenter les points C, D, E et G.
