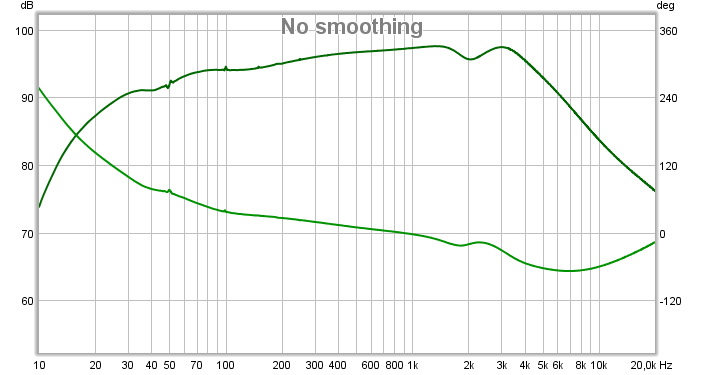

Mesure de la réponse en fréquence et phase de l'ampli, branché sur des haut-parleurs :
Ce n'est pas brillant!
On perds 20dB entre 3kHz et 20kHz!!!
C'est un peu curieux...
Vérifions la carte par rapport au schéma...
Il apparait vite deux erreurs de cablâge :

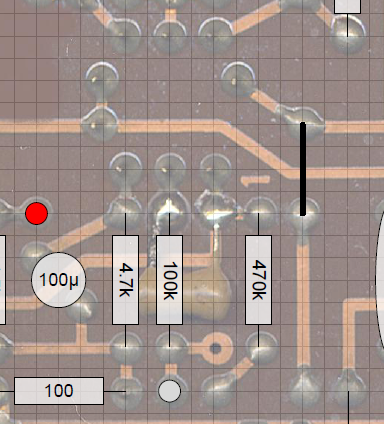

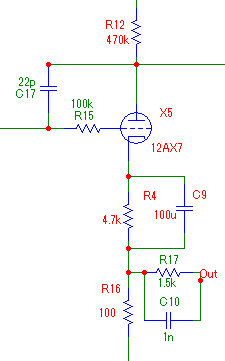

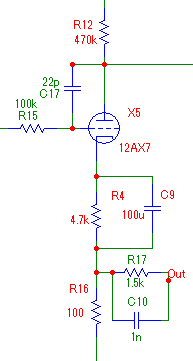

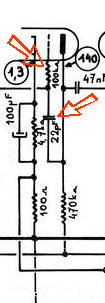

Au niveau de la dernière triode ECC83, le condensateur de 22pF devrait être câblé de cette façon :

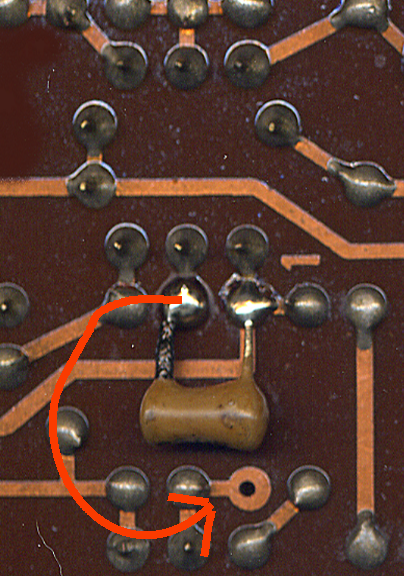

Le condensateur devait aller dans le trou prévu...
Le câbleur n'était pas en forme....

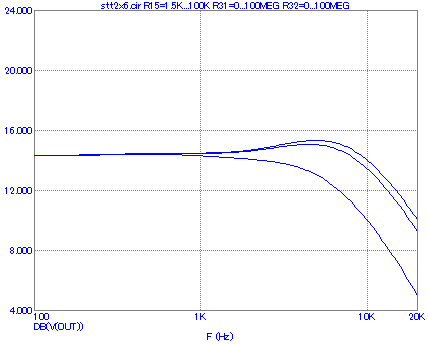

La simulation montre bien le problème....et sa correction....
En effet, avec ce câblage, l'effet de la grid stopper de 100k est énorme!
La courbe du bas est celle obtenue avec l'erreur de cablage,
La courbe intermédiaire en câblant comme sur le plan,
et la courbe la plus élevée, en remplaçant simplement la 100k par 1.5k.
C'est donc ce que nous allons faire (c'est plus simple...)

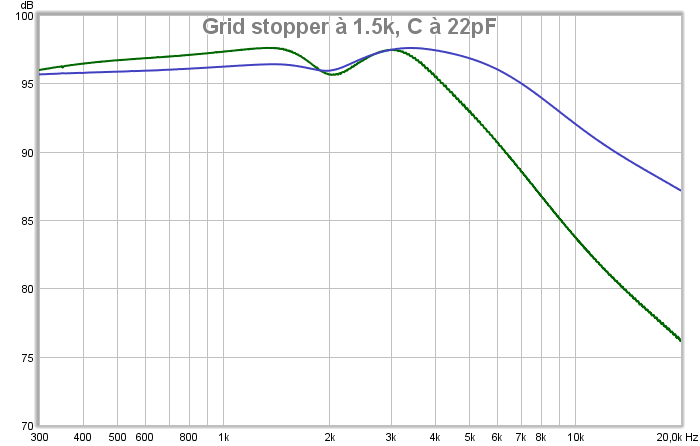

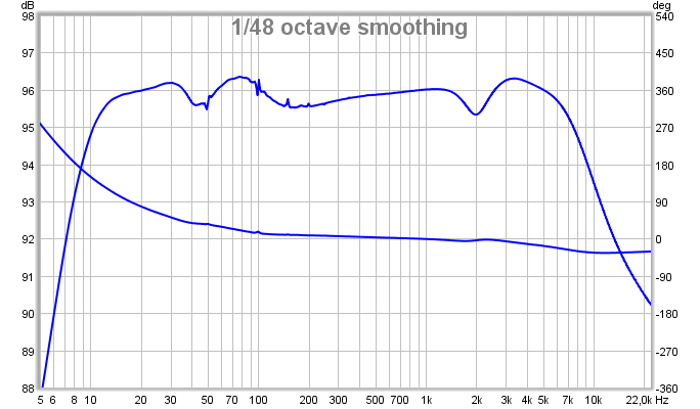

En modifiant la grid stopper de 100k à 1.5k, voyons la réponse obtenue (courbe bleue) :
On ne perds plus que 11dB entre 3 et 20kHz, c'est mieux mais pas suffisant.
Le schéma indique pour la CR globale, une capa de 1nF, or, il est câblé 10nF !?!??

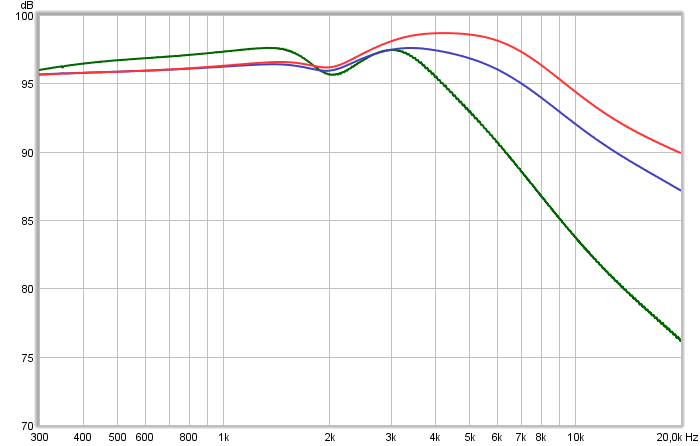

Remettons 1nF et voyons...Ca monte, ça monte...(courbe rouge) :
On va essayer d'applatir tout ça.

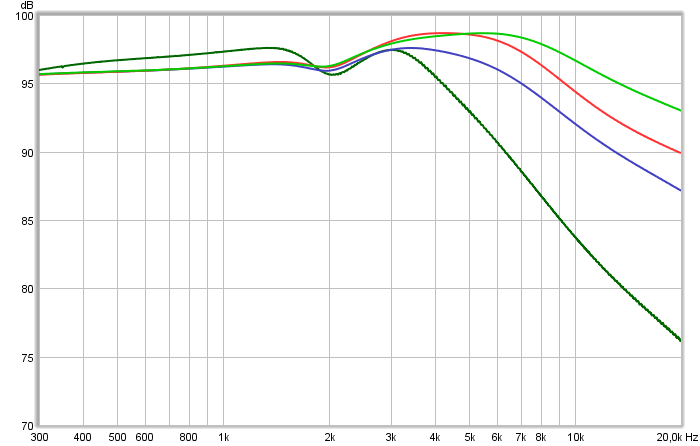

On peut jouer sur la capa de 22pF entre grille et anode, descendons la à 12pF (courbe verte) :
Pour améliorer la réponse, on peut jouer aussi sur la capa en parallèle sur la résistance de grille du tube précédent, juste après le potentiomètre de volume.
Cette capa est à 220pF.

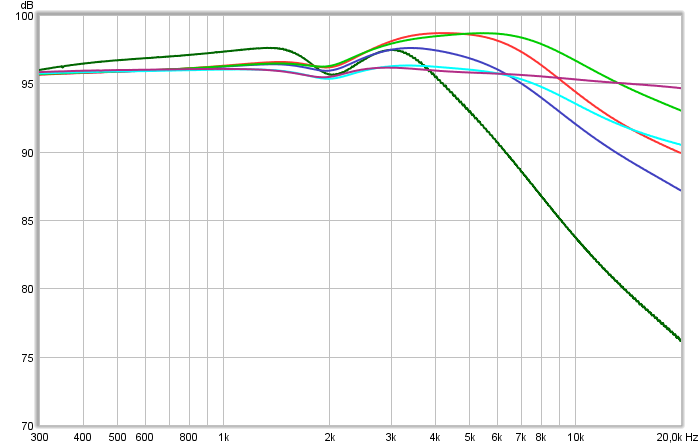

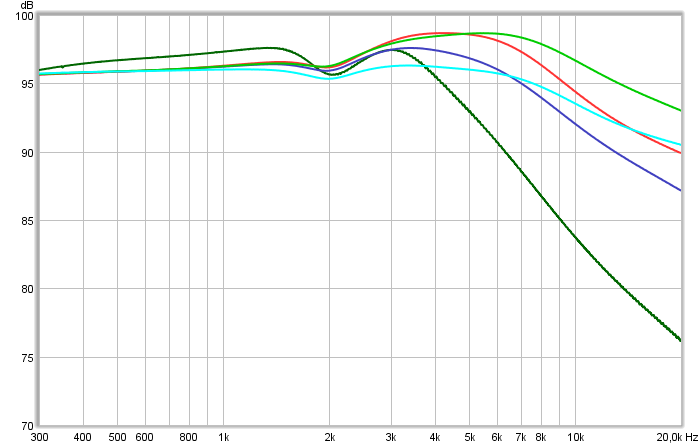

Faisons un essai à 100pF (courbe émeraude) :
Et maintenant, supprimons complètement la 12pF du tube suivant (courbe violette):

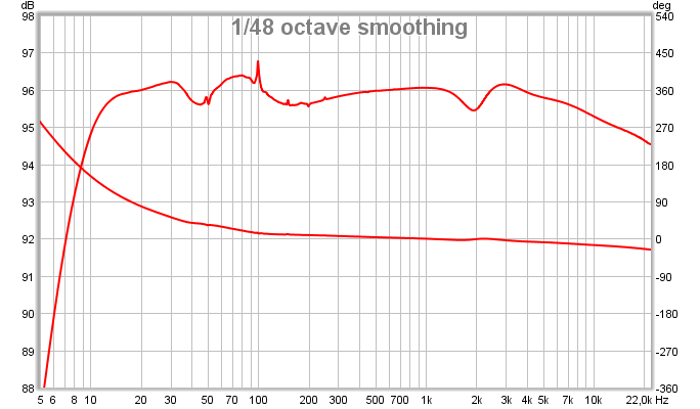

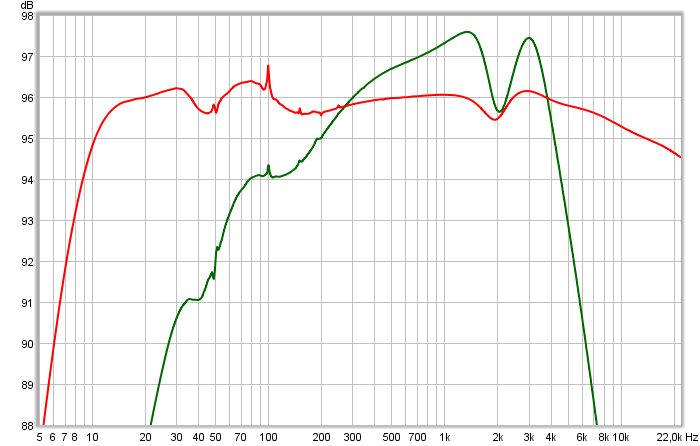

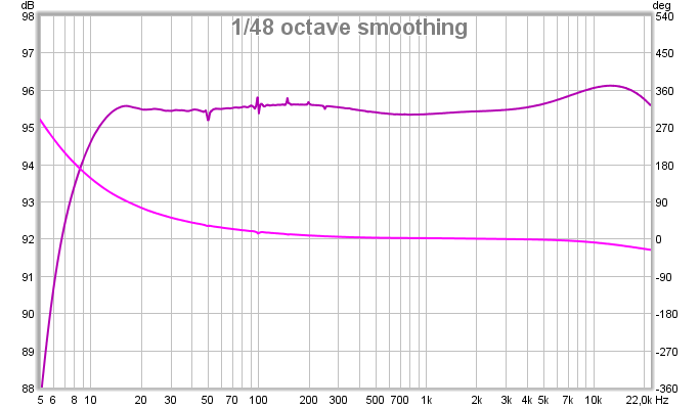

On obtient donc finalement la courbe de réponse suivante, et la comparaison avec la courbe originale :
L'amélioration dans les basses est due au changement des condensateurs de cathode sur tous les tubes, et au réglage fin du potentiomètre des basses

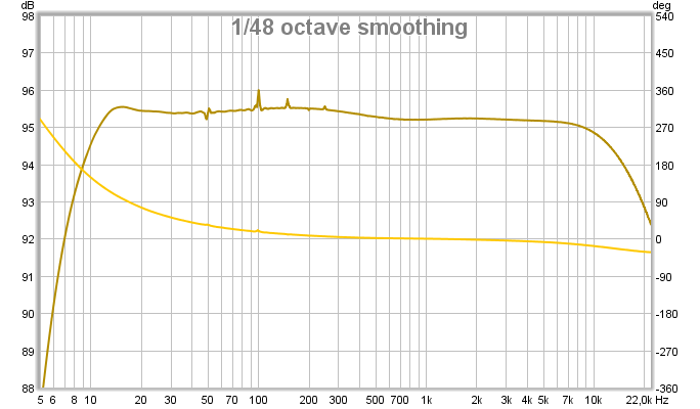

Chargé par une résistance pure de 8 ohms, la courbe est la suivante :
