Le lecteur ASUS CD-S520 dépasse toutes les références inhérentes à la technologie traditionnelle
des CD-ROM grâce à des innovations qui lui permettent de soutenir
une précision et une stabilité hors du commun lors de transferts de données à haute vitesse.
La nouvelle génération de la technologie anti-vibration DDSS II (Double Dynamic Suspension System II)
utilisée dans l'ASUS CD-S520 offre des performances incomparables qui répondent aux exigences des systèmes haut de gamme.
La technologie DDSS II réduit les vibrations de telle manière que la tête de lecture du lecteur peut accéder aux données avec une précision et une stabilité optimales. Le lecteur offre des vitesses de rotation allant jusqu'à 10400rpm, se traduisant par des transferts de données pouvant atteindre 7800 Ko/sec.
On le connecte au DAC par sa sortie "digitale" qui répond à la normpe SPDIF en ce qui concerne le protocole des signaux.
L'amplitude en sortie est de 3v, donc non conforme à la norme.
Modification de l'horloge du Drive
Le lecteur est cadencé à 33.8MHz, comme le DAC
On peut donc alimenter facilement le lecteur à partir de l'horloge du DAC

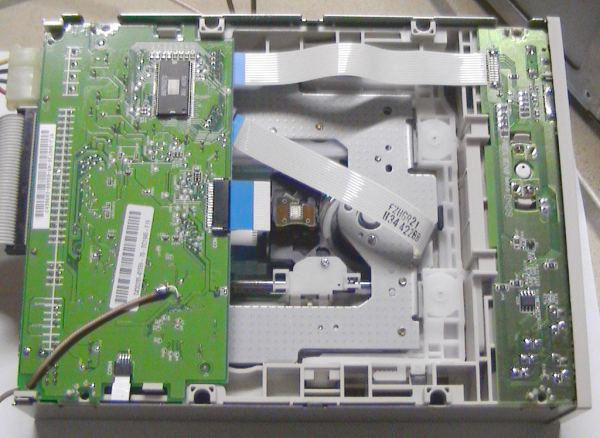

On voit le coax qui part de la carte Clock vers le drive

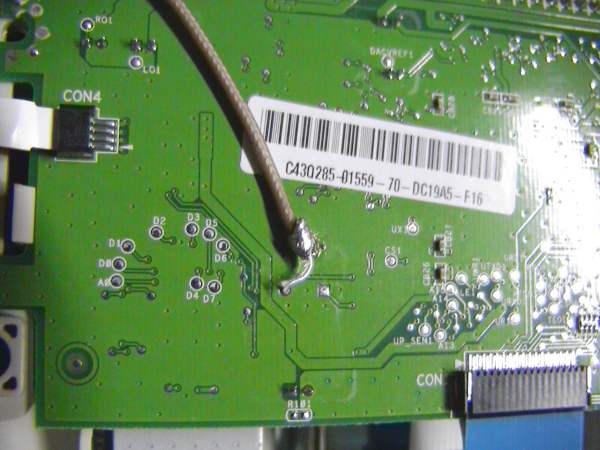

Et qui arrive sur le drive, dont on a ôté le quartz
Détail
On aura ainsi le synchronisme établi entre drive et DAC.
